Modularer HSM Verteiler für Wärmepumpe und Heizkreis

Die Anforderungen an Heizsysteme verändern sich spürbar. Wärmepumpen arbeiten effizient, stellen aber zugleich höhere Ansprüche an Hydraulik, Volumenstrom und Systemintegration.

Ein Verteiler ist dabei längst mehr als eine einfache Verbindungsstelle zwischen Vorlauf und Rücklauf. Er wird zur zentralen Schnittstelle, an der sich Funktionalität, Erweiterbarkeit und Betriebssicherheit entscheiden. Genau hier setzt ein modular aufgebauter HSM Verteiler an. Das Konzept zielt darauf ab, unterschiedliche Anforderungen nicht über separate Bauteile, sondern über ein integriertes System abzubilden. Die Struktur bleibt dabei flexibel – sowohl für die Erstinstallation als auch für spätere Anpassungen.

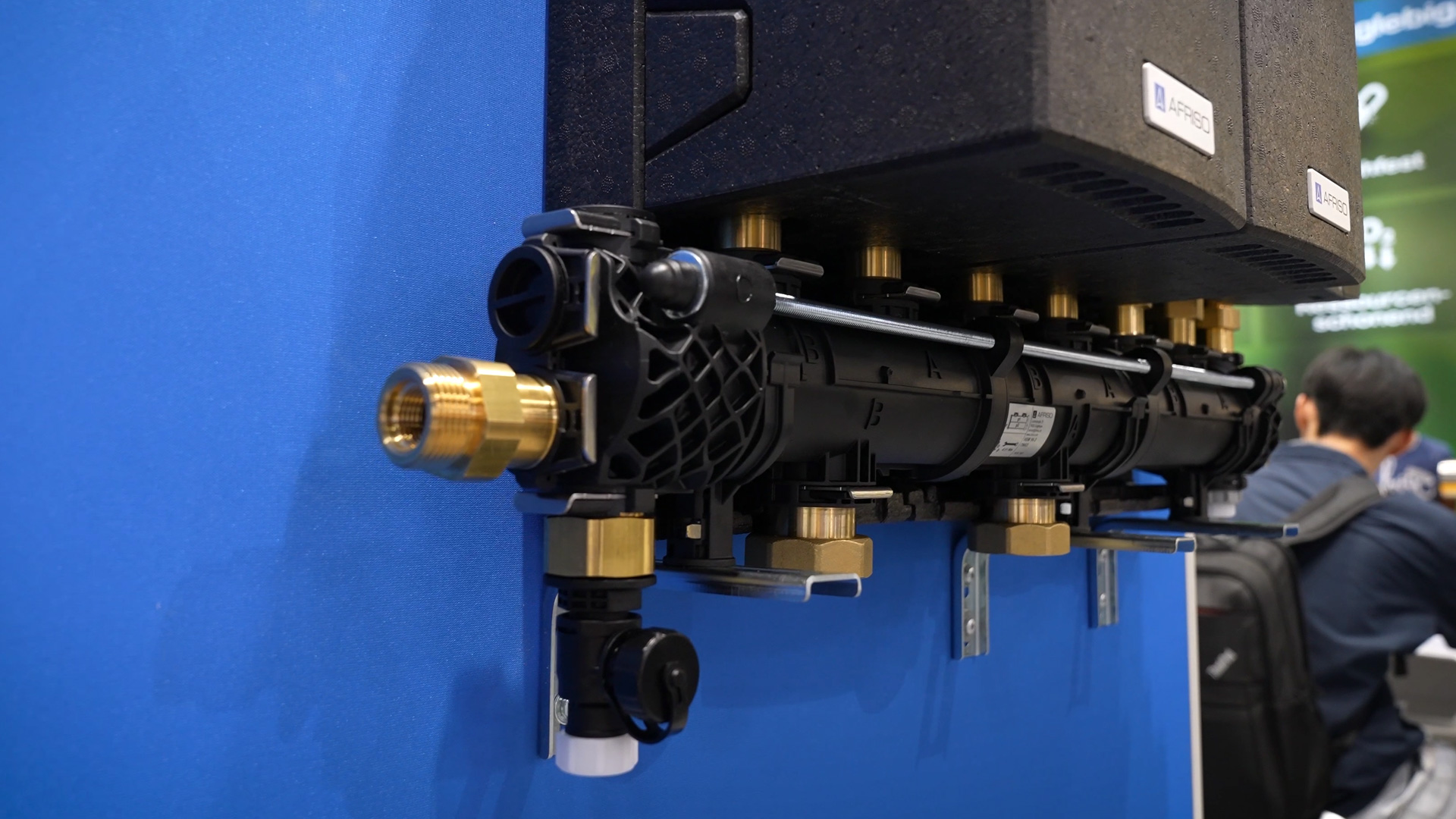

Afriso HSM Verteiler als modulares System für Wärmepumpe

Der HSM Verteiler von Afriso ist als Baukastensystem konzipiert. Einzelne Segmente lassen sich austauschen oder ergänzen, ohne dass die gesamte Installation verändert werden muss. Diese Modularität betrifft nicht nur komplexe Erweiterungen, sondern auch grundlegende Anpassungen im Leitungsverlauf. So kann etwa der Vorlauf mit dem Rücklauf getauscht werden, ohne dass zusätzliche Rohrbögen oder Formstücke notwendig sind. Installationen lassen sich dadurch kompakter und übersichtlicher realisieren. Afriso nutzt diesen Ansatz, um typische Herausforderungen im Heizungsbau direkt auf Komponentenebene zu lösen. Darüber hinaus bleibt das System offen für Erweiterungen. Zusätzliche Funktionen können nachgerüstet werden, ohne bestehende Strukturen zu demontieren. Gerade im Kontext von Wärmepumpen, deren Auslegung sich im Betrieb oft anpasst, ist diese Flexibilität entscheidend.

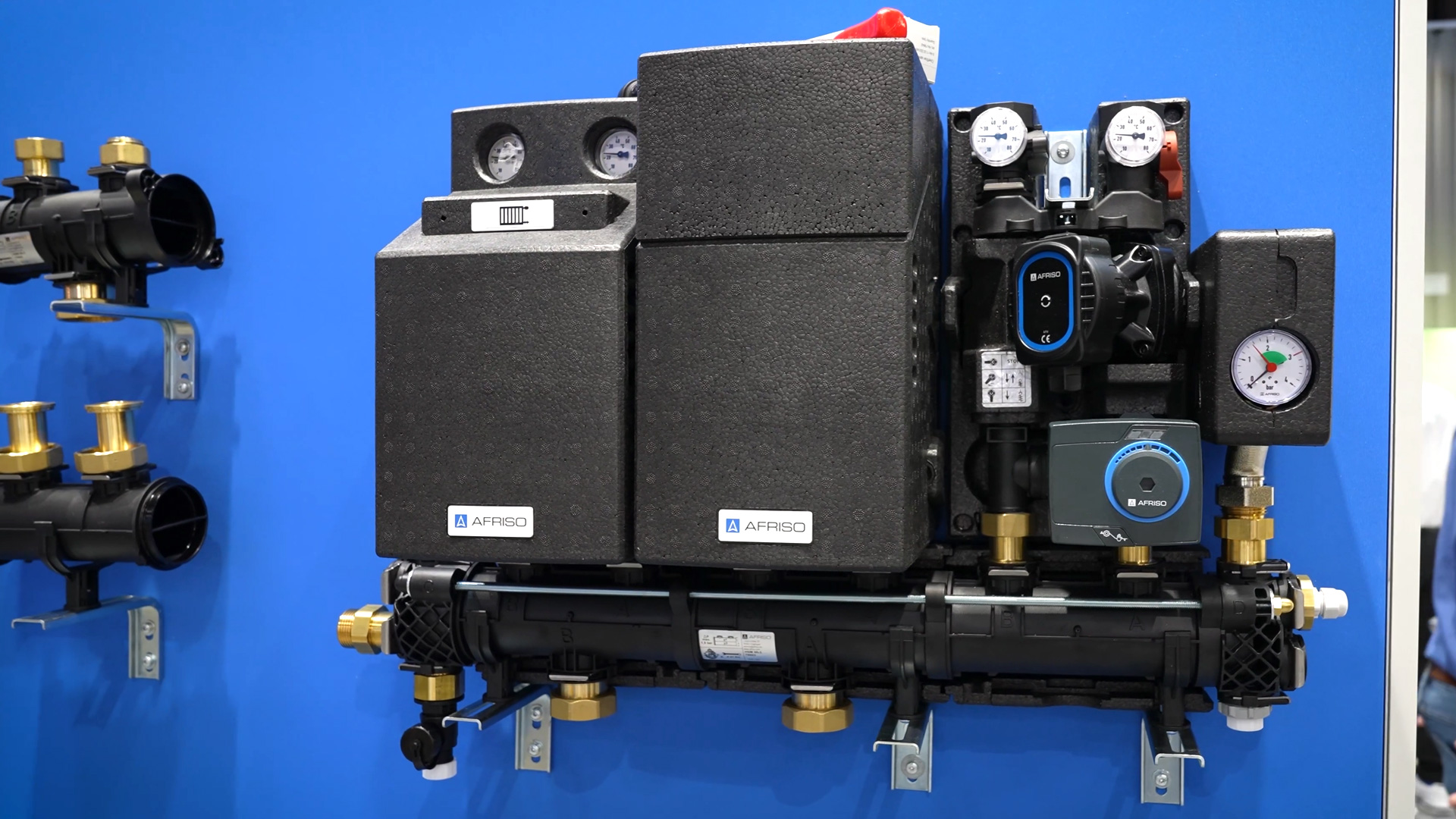

Integration von Pufferspeicher und hydraulischer Weiche im HSM Verteiler

Ein zentrales Element ist die Einbindung von Pufferspeichern. Der Verteiler ermöglicht es, unterschiedliche Speichergrößen zu integrieren – von kompakten Varianten bis hin zu größeren Volumina. Entscheidend ist dabei die Einbindung über den Rücklauf. Diese Konstruktion sorgt dafür, dass der Speicher nicht permanent durchströmt wird. Stattdessen unterstützt er die Wärmepumpe gezielt, wenn es notwendig ist. Gleichzeitig bleibt der Direktbetrieb erhalten, was die Effizienz des Systems verbessert. Zusätzlich kann der Verteiler in eine hydraulische Weiche umgewandelt werden. Dazu wird ein werkseitig eingesetzter Stopfen ersetzt, wodurch Vorlauf und Rücklauf miteinander verbunden werden. Diese Funktion stellt sicher, dass unterschiedliche Volumenströme innerhalb der Anlage ausgeglichen werden können. Alternativ lässt sich an derselben Stelle ein Überströmventil integrieren. Dieses greift nur dann ein, wenn Heizkreise geschlossen sind und der Volumenstrom aufrechterhalten werden muss. Die Kombination aus Pufferspeicher, Weichenfunktion und Überströmventil zeigt, wie mehrere sicherheitsrelevante Funktionen in einem Bauteil gebündelt werden.

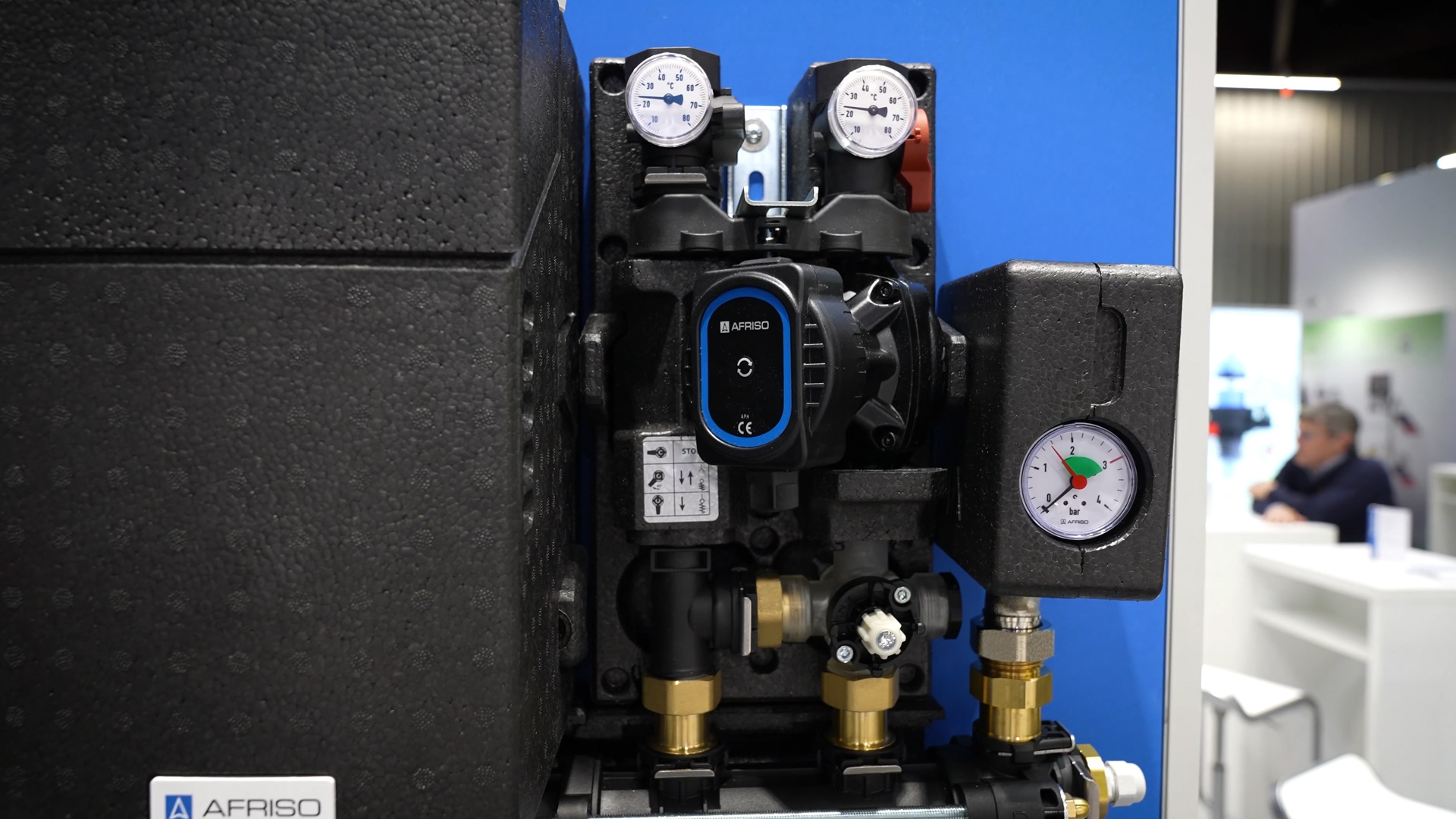

Kompakte Pumpengruppen und flexible Erweiterung im HSM Verteiler

Ein weiteres Merkmal ist die kompakte Bauweise. Pumpengruppen lassen sich mit geringen Abständen integrieren, was insbesondere bei begrenztem Platzangebot relevant ist. Mit einem Achsabstand von rund 90 Millimetern bleibt die Installation auch in engen Technikräumen übersichtlich. Die Struktur erlaubt es zudem, mehrere Komponenten dicht nebeneinander zu platzieren. Dadurch entsteht eine hohe Funktionsdichte auf kleinem Raum. Für Ein- und Zweifamilienhäuser, in denen Platz oft eine begrenzende Ressource ist, ergibt sich daraus ein klarer Vorteil. Typische Einsatzmöglichkeiten lassen sich so zusammenfassen:

• Integration verschiedener Pufferspeichergrößen
• Nachrüstung von Überströmventil oder hydraulischer Weiche
• Anpassung von Vorlauf und Rücklauf ohne zusätzliche Rohrführung
• Kompakte Einbindung von Pumpengruppen bei engen Platzverhältnissen

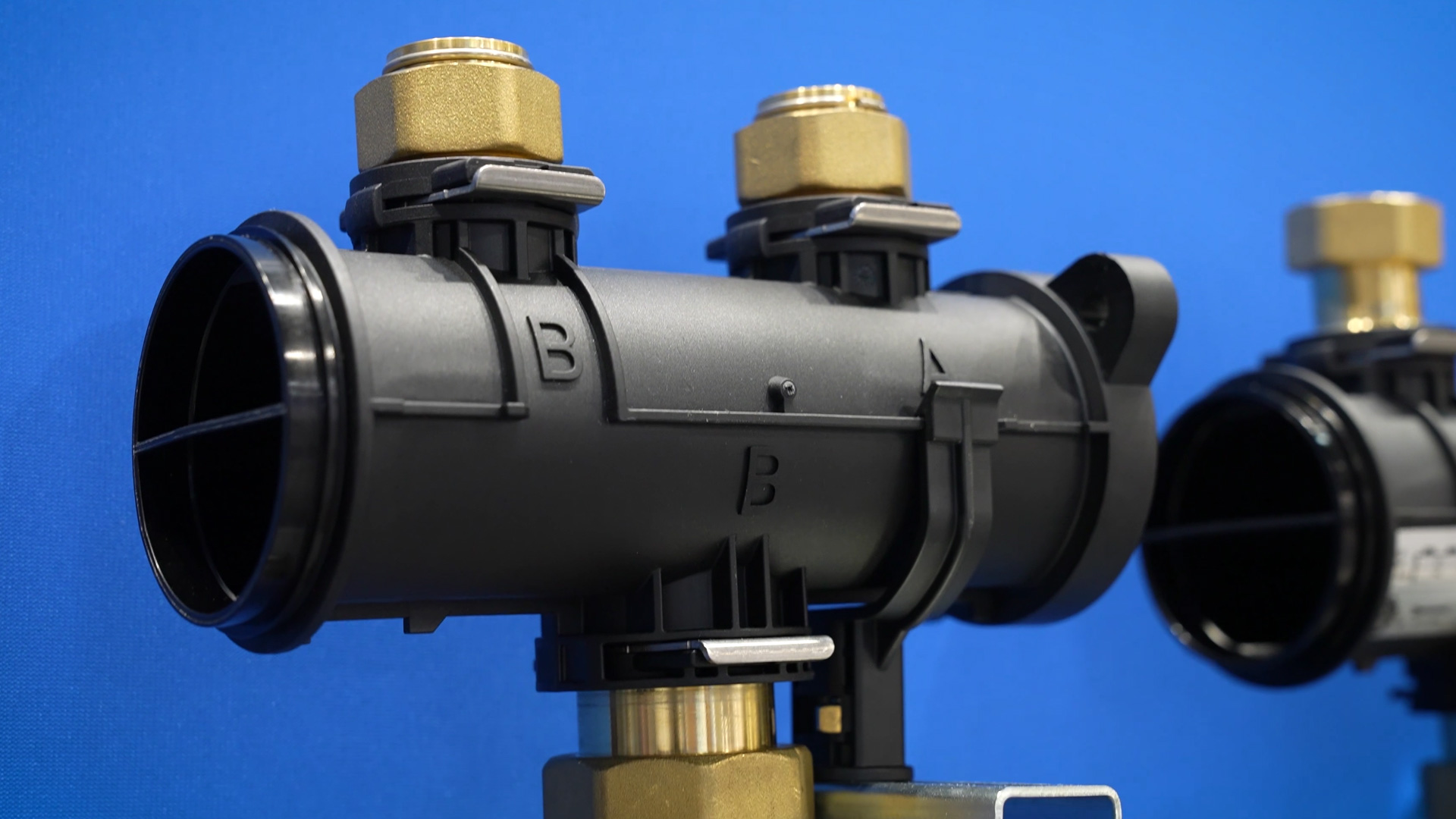

Polymere Materialien im HSM Verteiler statt klassischem Stahl

Ein wesentlicher Unterschied zu klassischen Lösungen liegt im Material. Statt Stahl setzt Afriso auf polymere Werkstoffe, die gezielt für den jeweiligen Einsatz optimiert werden. Dabei handelt es sich nicht um einfachen Kunststoff, sondern um eine Materialmischung mit spezifischen Eigenschaften. Diese Materialien sind korrosionsbeständig und reagieren unempfindlich auf Feuchtigkeit oder Kondensat. Gerade bei Wärmepumpen, die auch im Kühlbetrieb eingesetzt werden, spielt dieser Aspekt eine Rolle. Schwitzwasser kann bei metallischen Komponenten zu Problemen führen, während polymere Lösungen stabil bleiben. Zudem lassen sich mit diesen Werkstoffen komplexe Geometrien realisieren, die mit klassischen Materialien nur schwer umsetzbar wären. Afriso nutzt diesen Vorteil, um Funktionen wie Steckverbindungen oder modulare Übergänge konstruktiv zu integrieren.

Einsatzbereich und Wirtschaftlichkeit des HSM Verteilers

Der HSM Verteiler ist für typische Wärmepumpenanwendungen im Bereich von Ein- und Zweifamilienhäusern ausgelegt. Leistungsbereiche zwischen etwa 10 und 15 Kilowatt werden abgedeckt, abhängig vom jeweiligen Volumenstrom und der Systemauslegung. Auch wirtschaftlich positioniert sich das System bewusst im direkten Vergleich zu klassischen Lösungen. Der Preis liegt in einem Bereich, der mit Stahlverteilern vergleichbar ist. Gleichzeitig entfallen zusätzliche Bauteile, da Funktionen wie hydraulische Weiche oder Erweiterungsmöglichkeiten bereits integriert sind. Das verändert die Kalkulation auf Systemebene. Installationsaufwand, Materialeinsatz und Nachrüstbarkeit fließen zusammen und führen zu einer Lösung, die nicht nur technisch, sondern auch wirtschaftlich anders bewertet werden muss. Der HSM Verteiler zeigt damit einen klaren Trend in der Gebäudetechnik: Einzelkomponenten werden zunehmend durch integrierte Systeme ersetzt, die mehrere Funktionen übernehmen und sich flexibel an unterschiedliche Anforderungen anpassen lassen.
