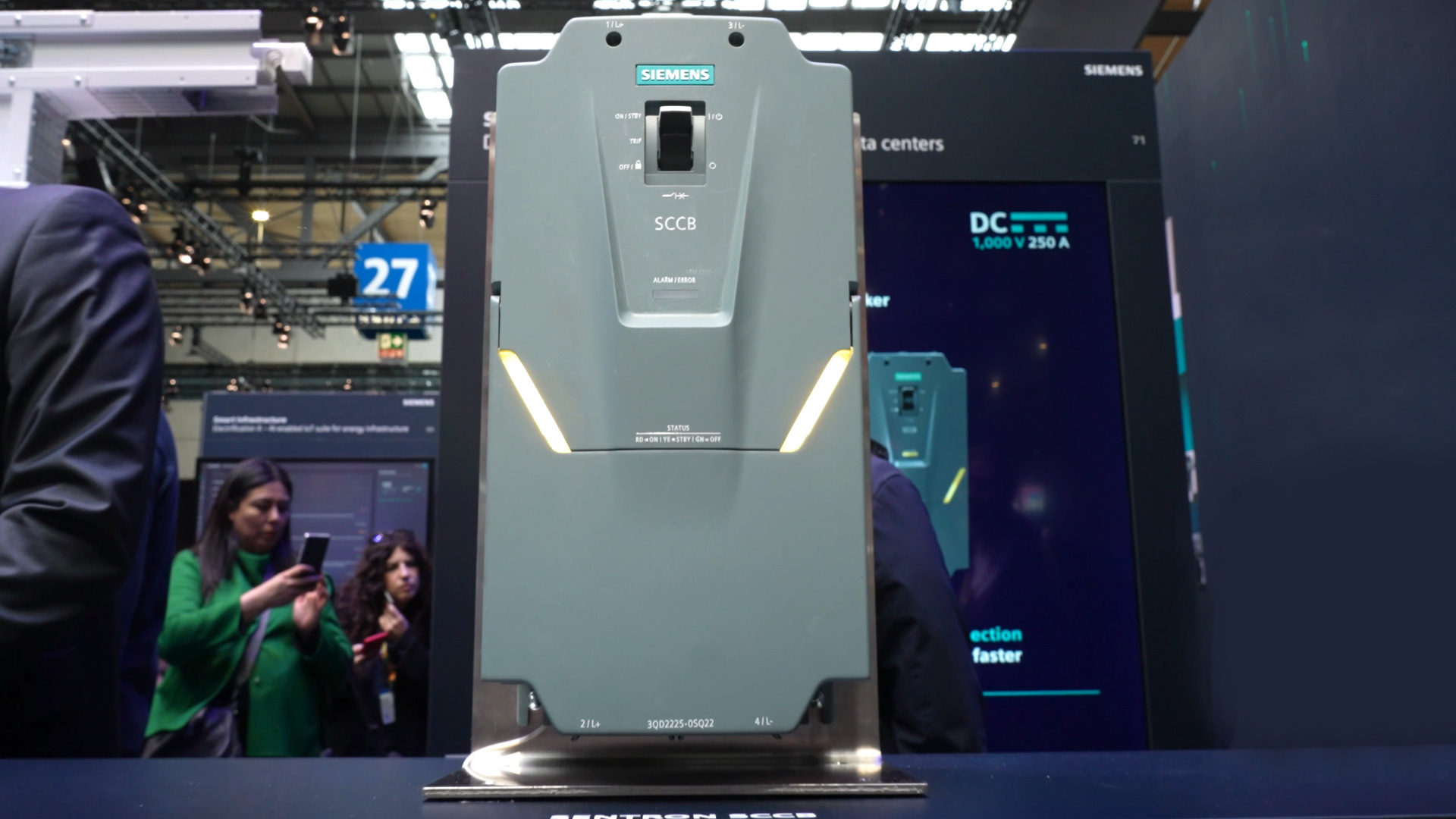

Leistungsschalter 3QD2 für Gleichstrom Anwendungen

Die Entwicklung moderner Energieinfrastrukturen verschiebt sich derzeit sichtbar in Richtung Gleichstrom. Was lange als Spezialanwendung galt, rückt durch steigende Leistungsanforderungen in Rechenzentren, Industrie und Logistik zunehmend in den Mittelpunkt.

Mit dem Leistungsschalter 3QD2 wird ein System vorgestellt, das genau an dieser Schnittstelle ansetzt: als vollelektronischer Schutzmechanismus für Gleichstromapplikationen mit extrem kurzen Reaktionszeiten. Im Zentrum steht dabei nicht nur eine neue Gerätegeneration, sondern ein grundsätzlicher Wandel in der Art, wie elektrische Systeme abgesichert werden. Klassische mechanische Schalter stoßen bei steigender Leistungsdichte und schnell wechselnden Lastprofilen an ihre Grenzen. Hier setzt ein Konzept an, das Elektronik und Mechanik kombiniert, um Reaktionsgeschwindigkeit und Sicherheit gleichzeitig zu erhöhen.

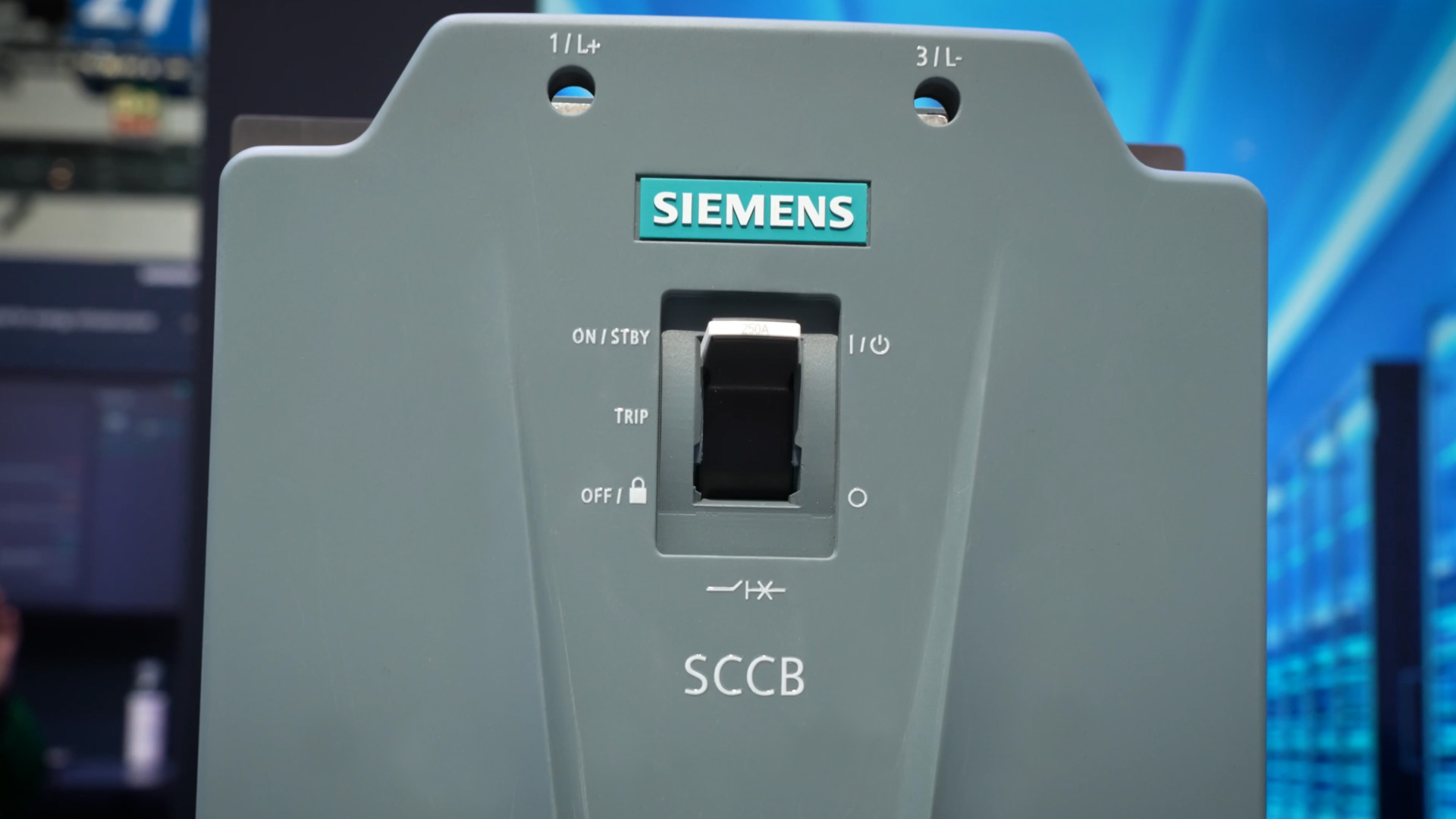

Siemens 3QD2 als vollelektronischer Leistungsschalter für Gleichstrom

Der 3QD2 ist als Solid-State Circuit Breaker konzipiert und stellt innerhalb der Siemens AG eine neue Produktkategorie dar. Er wurde speziell für Gleichstromanwendungen entwickelt, in denen Lastspitzen und dynamische Belastungen eine zentrale Rolle spielen. Anders als klassische Leistungsschalter basiert das System auf einer vollelektronischen Stromführung, die Ströme kontinuierlich überwacht und innerhalb von Mikrosekunden eingreifen kann. Die Kombination aus elektronischem Leistungsteil und zusätzlichem mechanischem Trennkontakt ist dabei entscheidend. Während die Elektronik den Stromfluss steuert und Fehler erkennt, sorgt der mechanische Kontakt für eine physische Trennung im Sinne klassischer Sicherheitsanforderungen. Damit erfüllt das System sowohl moderne als auch etablierte Normen. Die Eigenschaften lassen sich klar zusammenfassen:

• Vollelektronische Stromführung mit integrierter Überwachung
• Mechanischer Trennkontakt für sichtbare Sicherheit
• Erkennung und Abschaltung von Kurzschlüssen in Mikrosekunden
• Integration in bestehende Energieverteilungssysteme

Mikrosekunden schnelle Abschaltung reduziert Kurzschlussleistung

Ein zentrales Merkmal des Systems ist die Geschwindigkeit. Mit einer Abschaltzeit von etwa zwei bis drei Mikrosekunden reagiert der 3QD2 rund tausendmal schneller als mechanische Schalter. Diese Geschwindigkeit hat direkte Auswirkungen auf die Auslegung elektrischer Anlagen. Kurzschlussströme können erheblich reduziert werden, da sie gar nicht erst die kritischen Werte erreichen, die bei langsameren Systemen entstehen. Die Reduktion um den Faktor 1000 verändert die Rahmenbedingungen für Kabel, Komponenten und Schutzmechanismen grundlegend. In der Praxis bedeutet das: weniger Materialaufwand, geringere thermische Belastung und eine insgesamt höhere Betriebssicherheit. Die physikalische Konsequenz ist bemerkenswert. Selbst bei extremen Belastungen kann ein Stromkreis unter Spannung getrennt werden, ohne dass ein sichtbarer Lichtbogen entsteht. Genau diese Eigenschaft macht elektronische Schalter für hochdynamische Anwendungen interessant.

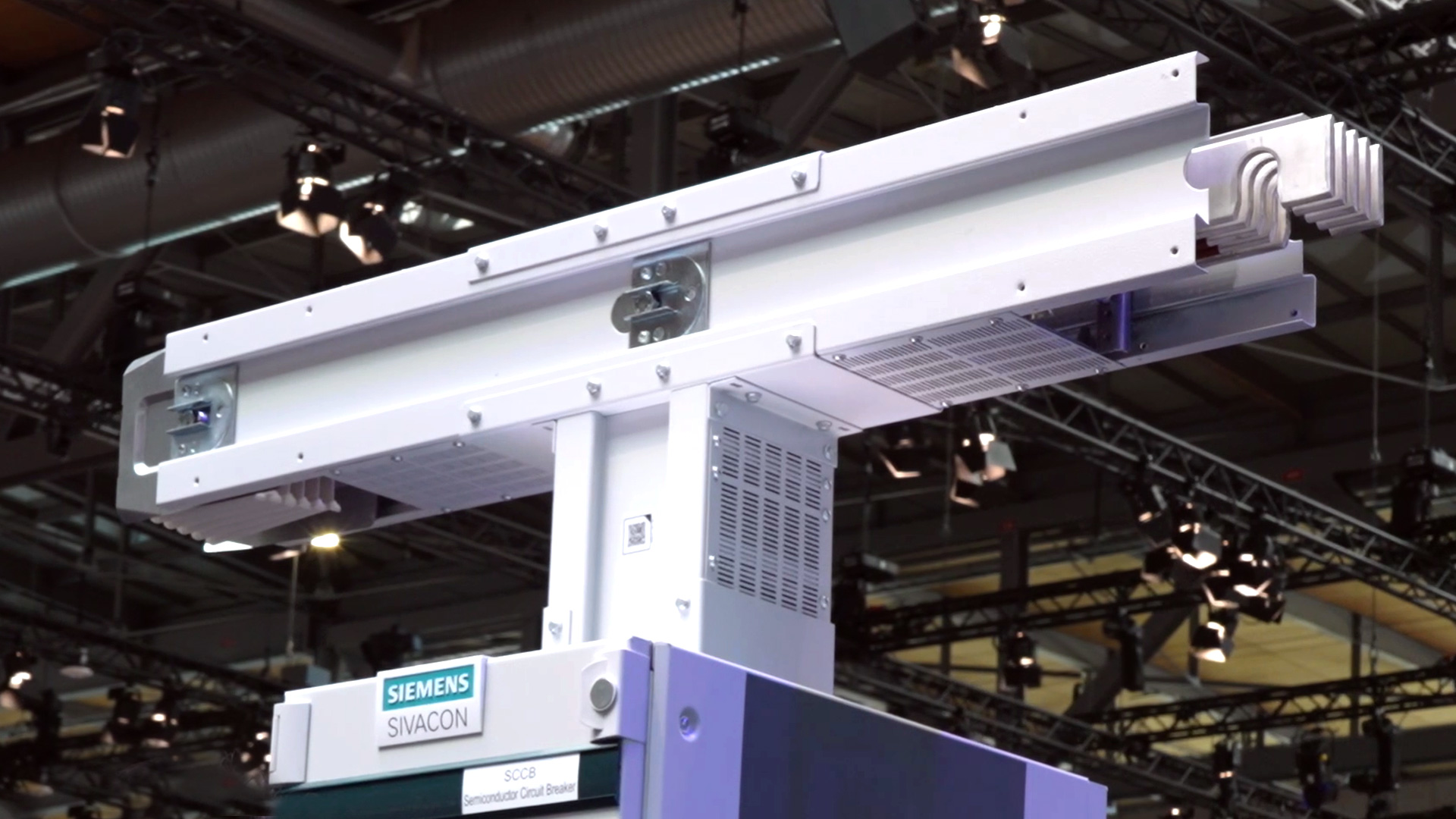

Integration in Sivacon Systeme und Gleichstromschienen

Der Einsatz des Schalters erfolgt nicht isoliert, sondern innerhalb kompletter Energieverteilungssysteme. In der gezeigten Anwendung ist der 3QD2 in einen Sivacon Einspeiseschrank integriert. Ergänzt wird das System durch eine CE-zugelassene Gleichstromschiene, die für hohe Ströme ausgelegt ist. Die Kombination aus Schalter und Stromschiene zeigt, wie sich Gleichstrominfrastrukturen in bestehende industrielle Umgebungen integrieren lassen. Entscheidend ist dabei die Skalierbarkeit. Systeme können modular aufgebaut werden und lassen sich an unterschiedliche Leistungsanforderungen anpassen. Die Leistungsdaten unterstreichen diesen Ansatz. Der Schalter kann Ströme bis 250 Ampere bei Spannungen bis 1000 Volt führen. Daraus ergibt sich eine Absicherung für Anwendungen bis etwa 250 Kilowatt – ein Bereich, der insbesondere für industrielle Anlagen und Infrastrukturkomponenten relevant ist.

Gleichstrom als Schlüssel für steigende Leistungsdichte

Die technische Entwicklung ist eng mit der steigenden Leistungsdichte verbunden, insbesondere in Rechenzentren. Moderne Serverracks erreichen heute Leistungswerte, die ein Vielfaches früherer Generationen betragen. In Zukunft wird von einer bis zu vierzigfachen Leistungssteigerung ausgegangen. Gleichstrom bietet hier strukturelle Vorteile. Er ermöglicht eine effizientere Energieübertragung und reduziert Verluste. Ein einfaches Beispiel zeigt die Dimension: Eine Stromschiene, die im Wechselstrombetrieb 5000 Ampere trägt, kann im Gleichstrombetrieb etwa 8600 Ampere übertragen. Gleichzeitig sinkt der Materialeinsatz, da weniger Kupfer benötigt wird. Diese Effizienzgewinne sind entscheidend, wenn es darum geht, steigende Energiebedarfe zu decken und gleichzeitig die Infrastruktur beherrschbar zu halten.

Anwendungen in Data Centern und Logistiksystemen

Die Einsatzbereiche des Schalters reichen über Rechenzentren hinaus. Ein weiteres Beispiel sind automatisierte Logistiksysteme. In modernen Lageranlagen müssen Regalbediengeräte und Fördertechnik zuverlässig betrieben werden, oft unter hoher Auslastung und mit geringen Toleranzen für Ausfälle. Hier spielt die schnelle Fehlererkennung eine zentrale Rolle. Systeme müssen nicht nur zuverlässig arbeiten, sondern auch bei Störungen sofort reagieren. Ein Leistungsschalter, der innerhalb von Mikrosekunden abschaltet, verhindert Folgeschäden und stabilisiert den gesamten Prozess. Die Anforderungen lassen sich in zwei Punkten zusammenfassen:

• Hohe Verfügbarkeit bei gleichzeitig steigender Leistungsdichte
• Schnelle Fehlerreaktion zur Vermeidung von Systemausfällen

Perspektiven für elektronische Leistungsschalter in der Energieverteilung

Mit dem 3QD2 wird ein Ansatz sichtbar, der über ein einzelnes Produkt hinausgeht. Elektronische Leistungsschalter verändern die Struktur von Energieverteilungen. Sie reagieren schneller, lassen sich präziser steuern und eröffnen neue Möglichkeiten in der Systemauslegung. Die Rolle von Herstellern wie Siemens besteht dabei nicht nur in der Entwicklung einzelner Komponenten, sondern in der Integration dieser Technologien in bestehende Infrastrukturen. Organisationen wie die OpenSEA Alliance treiben parallel die Standardisierung voran, um Gleichstromsysteme breiter nutzbar zu machen. Die Entwicklung steht noch am Anfang, zeigt aber eine klare Richtung. Mit steigenden Leistungsanforderungen wird die Kombination aus Gleichstrom und elektronischer Absicherung zunehmend zum Standard. Systeme wie der 3QD2 markieren dabei einen Übergang von klassischer Schutztechnik hin zu einer digital geprägten Energieverteilung, in der Geschwindigkeit und Effizienz zentrale Größen sind.
