PCR Gerät für Flüssigkeiten mit Disposables und Fluidik System

Die Entwicklung von PCR Geräten hat in den vergangenen Jahren eine deutliche Verschiebung erfahren. Während klassische Laboranalytik lange auf zentrale Strukturen angewiesen war, gewinnen kompakte Point-of-Care Systeme zunehmend an Bedeutung.

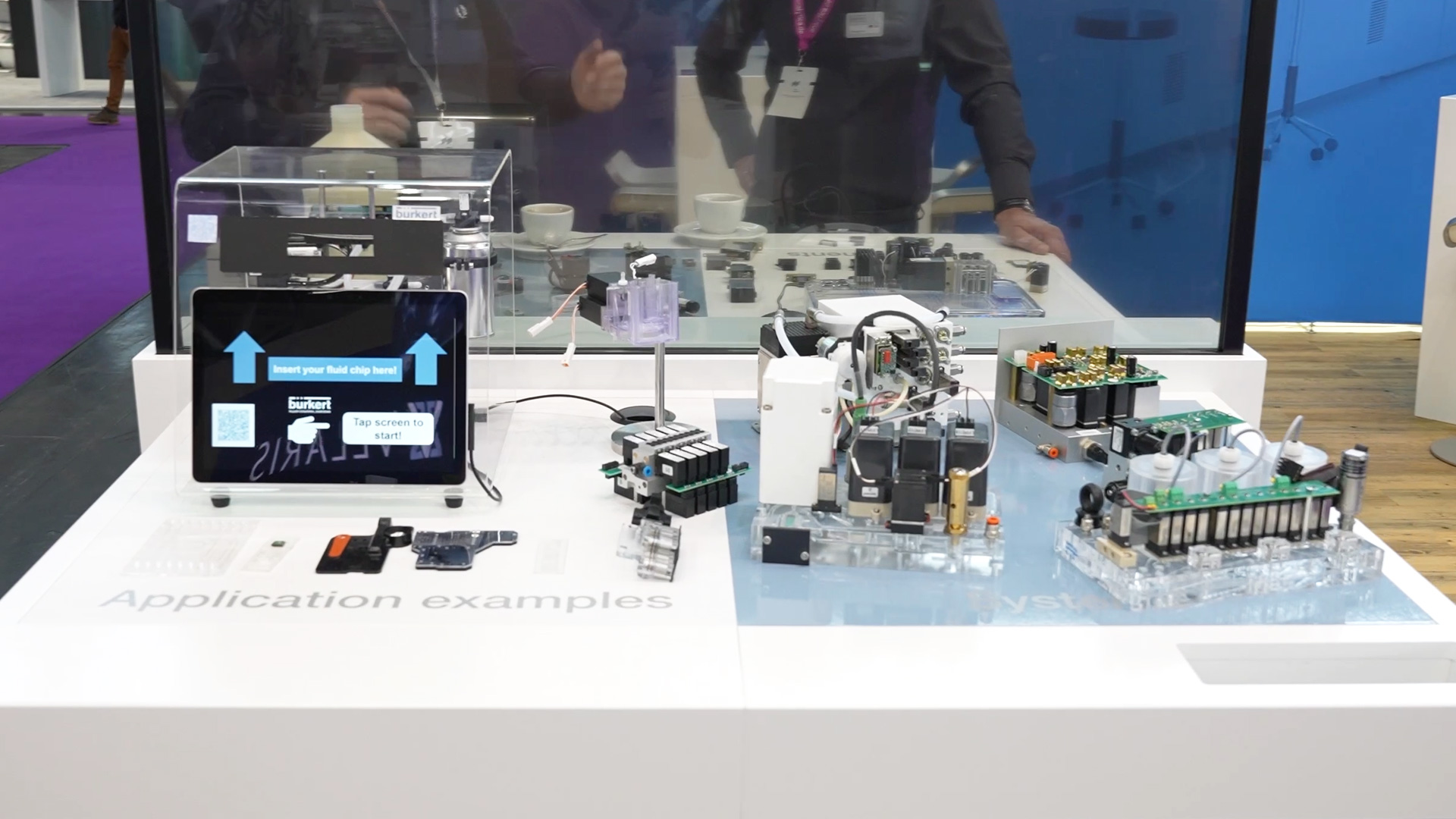

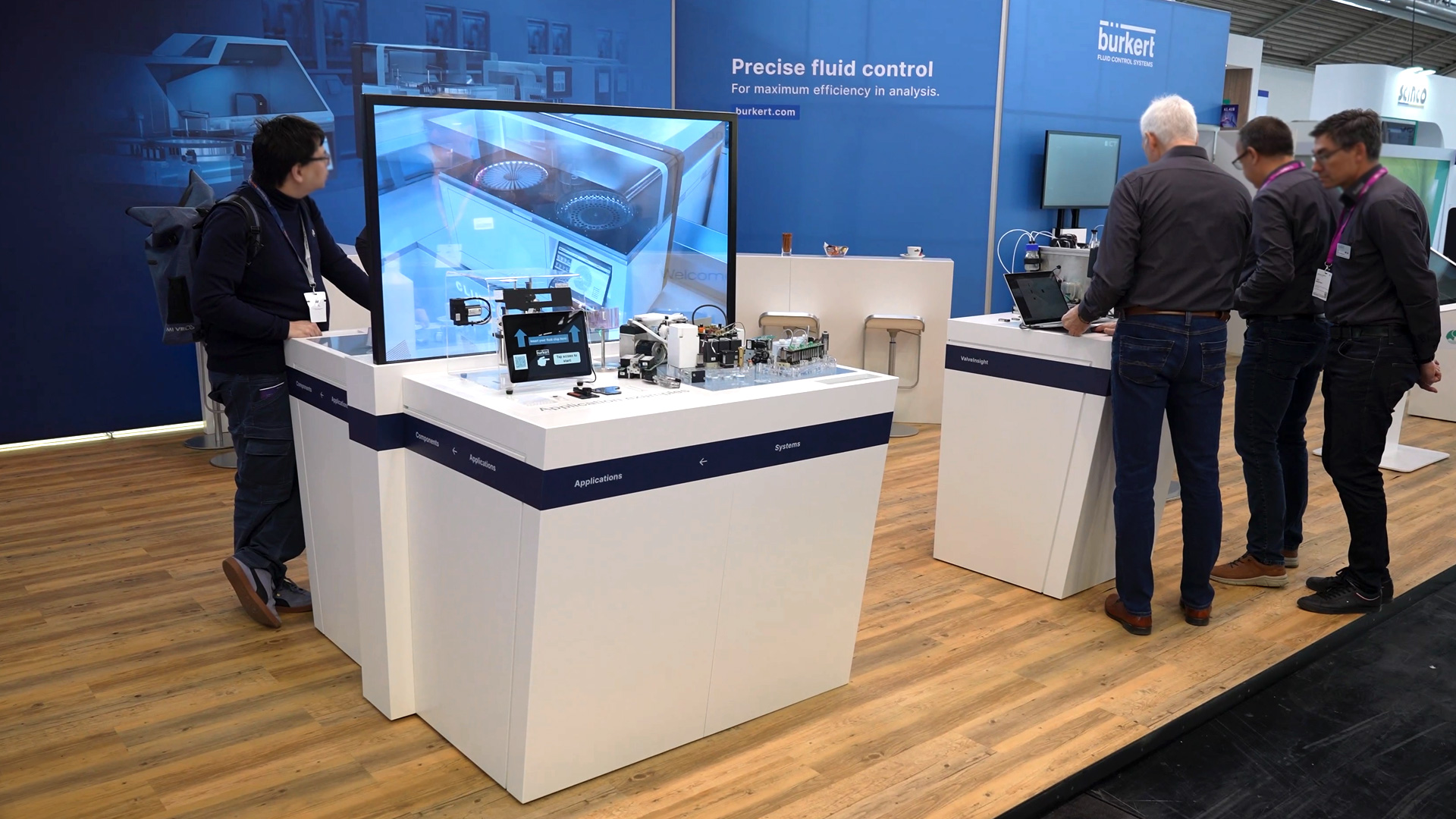

Ein Gerät, das auf der Analytica vorgestellt wurde, zeigt, wie sich diese Entwicklung technisch umsetzen lässt: durch die Kombination aus modularer Fluidik, Disposables und einer klar getrennten Systemarchitektur. Im Kern geht es darum, Flüssigkeiten wie Blut oder Urin effizient zu analysieren, ohne dass kritische Komponenten dauerhaft mit dem Medium in Kontakt kommen. Dieser Ansatz verändert nicht nur die Hygieneanforderungen, sondern auch die Flexibilität in der Anwendung.

Bürkert PCR Gerät trennt Fluidik und Disposables konsequent

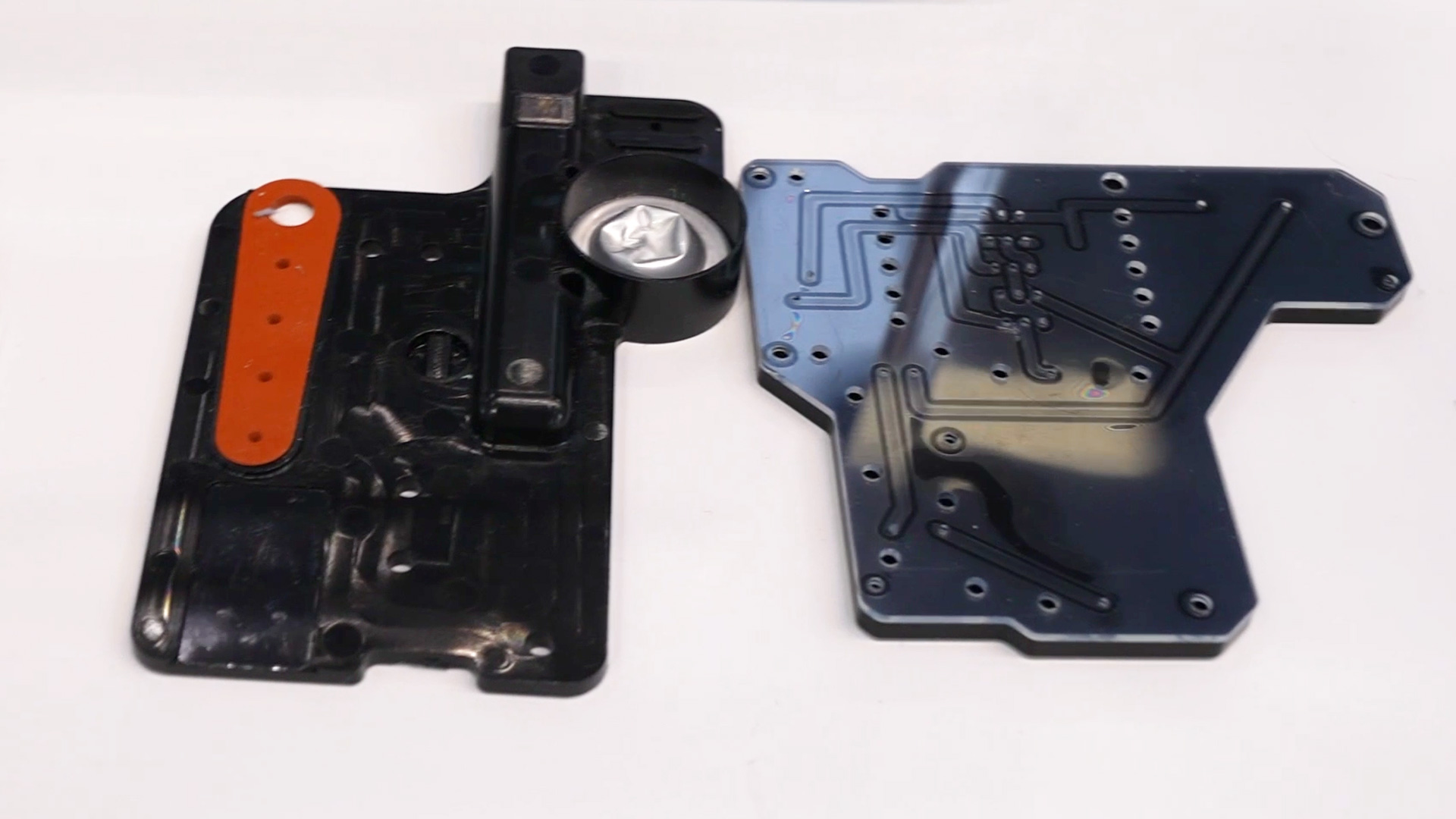

Das vorgestellte System basiert auf einer klaren funktionalen Trennung. Eine zentrale Multi-Use Einheit enthält die Fluidik, die dauerhaft im Gerät verbleibt. Diese ist bewusst nicht medienberührt ausgelegt. Die eigentliche Probenführung erfolgt dagegen über austauschbare Disposables, die nach jeder Anwendung verworfen werden. Diese Disposables sind als Kassetten organisiert, die in das Gerät eingeschoben werden. Innerhalb dieser Kassetten befinden sich Chips mit mikrofluidischen Kanälen. Die gesamte Reaktion – inklusive potenziell kontaminierter Medien – bleibt damit vollständig auf den Einwegkomponenten beschränkt. Das reduziert das Risiko von Kreuzkontaminationen erheblich und vereinfacht gleichzeitig Wartung und Reinigung, da die zentrale Einheit nicht mit biologischen Proben in Kontakt kommt.

Fluidik System steuert Kanäle über pneumatische Ventile

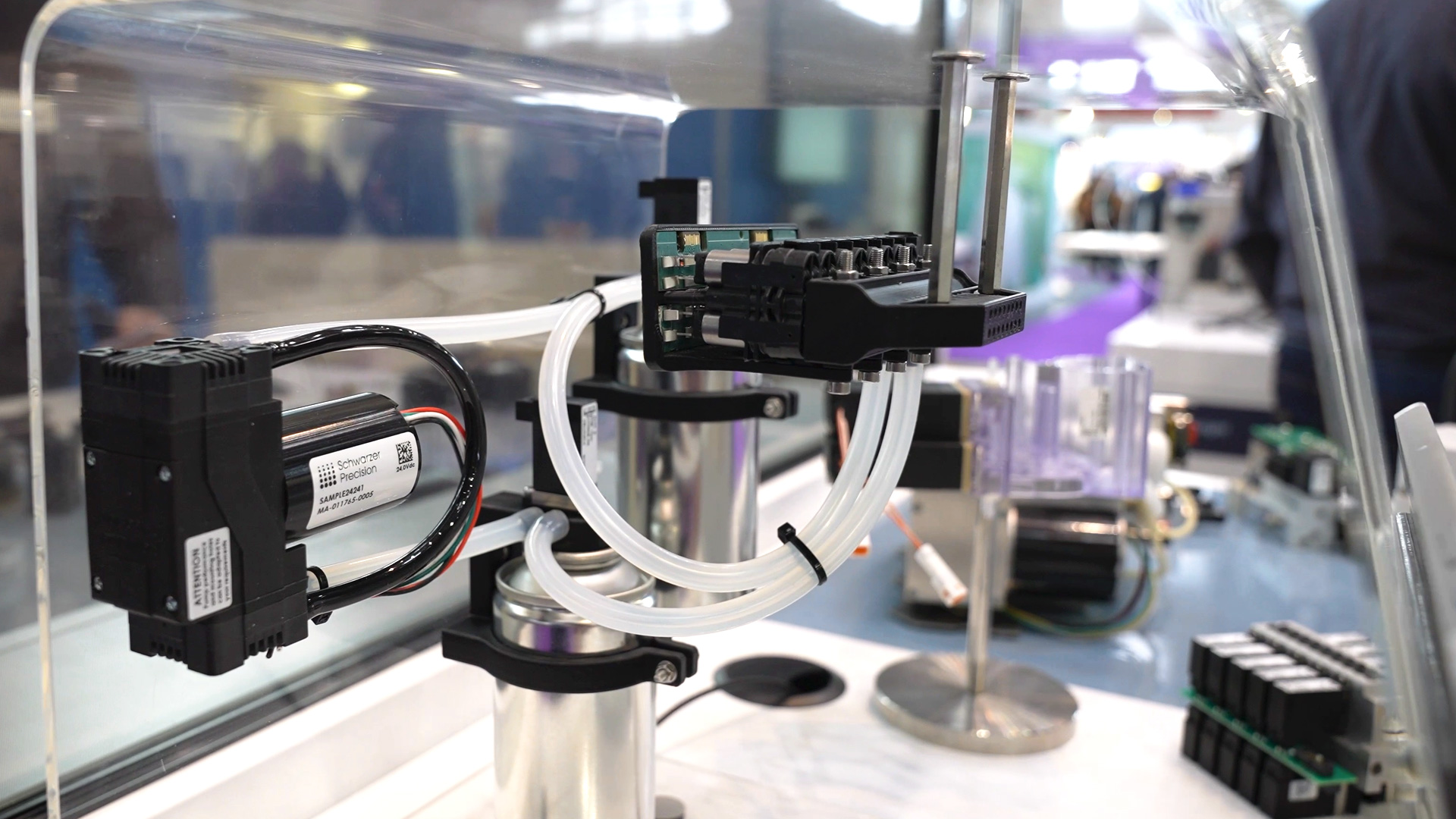

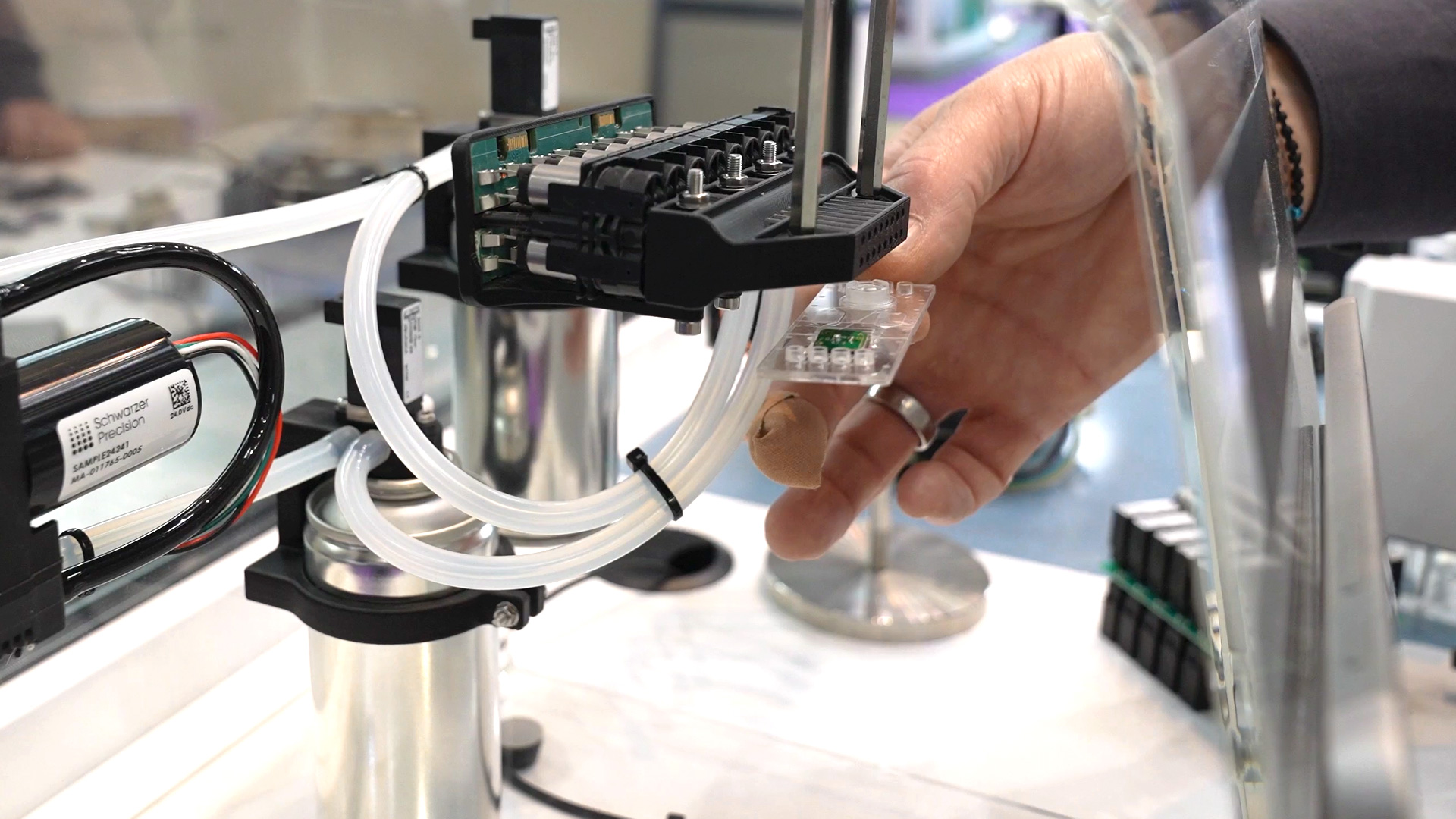

Die Steuerung der Flüssigkeiten erfolgt über ein präzise abgestimmtes Fluidiksystem. Innerhalb des Geräts werden Druckverhältnisse aufgebaut, die gezielt auf die Disposables wirken. Zum Einsatz kommt dabei eine Zeit-Druck-Dosierung, bei der Unterdruck und Überdruck in separaten Behältern erzeugt und gespeichert werden. Über diese Drucksteuerung werden Ventile angesteuert, die wiederum die mikrofluidischen Kanäle im Chip öffnen oder schließen. Dadurch lässt sich exakt kontrollieren, wann und wie eine Flüssigkeit innerhalb des Systems bewegt wird. Ein typischer Ablauf umfasst mehrere Schritte:

• Erzeugung von Unterdruck und Überdruck im System
• Ansteuerung pneumatischer Ventile zur Kanalfreigabe
• Transport der Flüssigkeit durch definierte Mikrokanäle
• Durchführung der Reaktion innerhalb des Disposable-Chips
• Abschluss und Entnahme der Kassette ohne Kontakt zur Fluidik

Disposables mit integrierter Sensorik erweitern Analysefunktionen

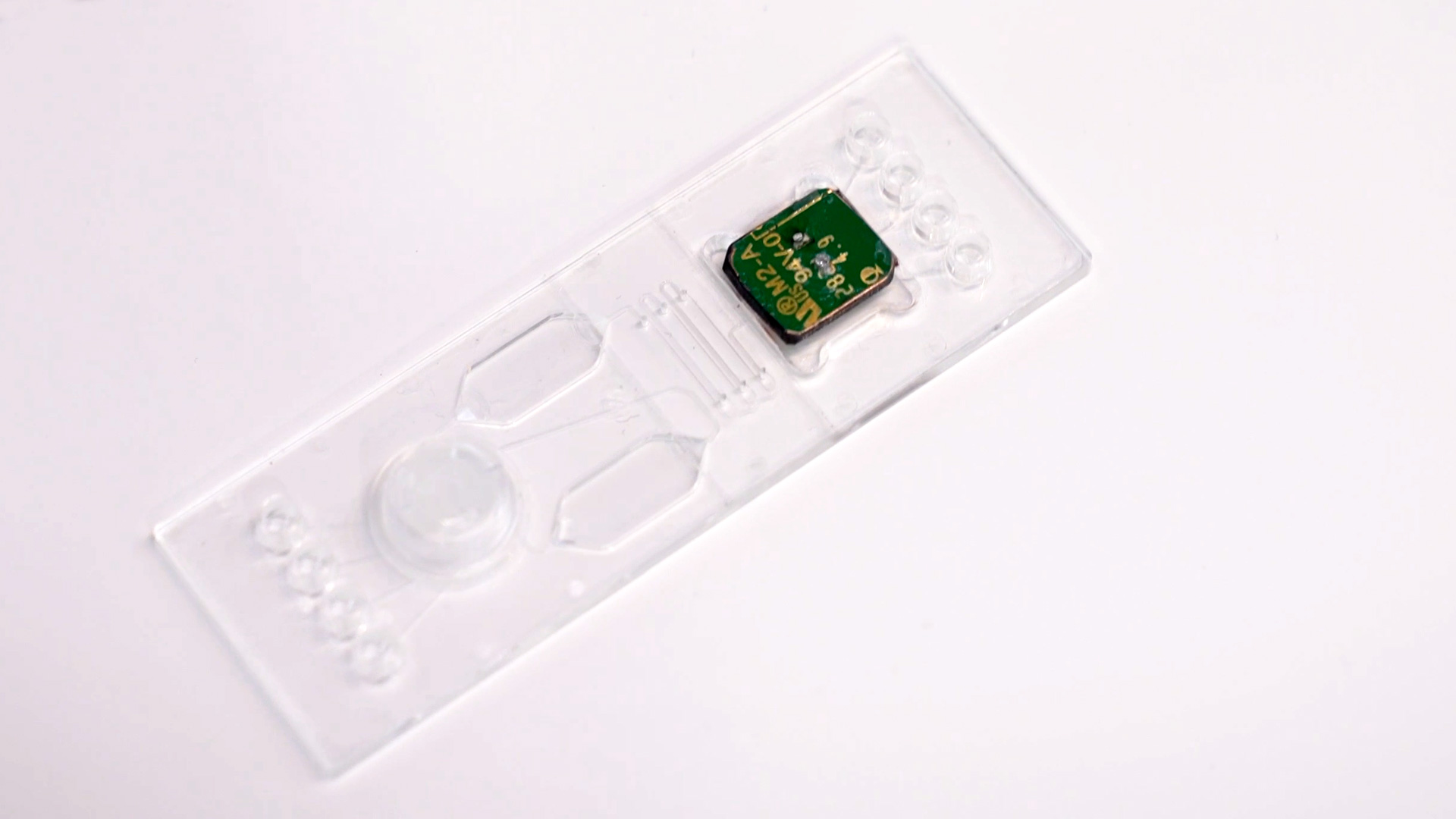

Ein zentraler Entwicklungsschritt liegt in der Integration von Sensorik direkt in die Disposables. Die Chips enthalten nicht nur Kanäle für den Flüssigkeitstransport, sondern auch Halbleiterkomponenten, die Messwerte erfassen können. Ein Beispiel ist ein integrierter pH-Sensor, der direkt im Disposable verbaut ist. Die elektrische Verbindung zur Multi-Use Einheit erfolgt über Kontaktpunkte, sobald die Kassette eingesetzt wird. Dadurch lassen sich Messdaten unmittelbar aus der Reaktion heraus erfassen und anzeigen. Der Vorteil dieses Ansatzes liegt in der Kombination aus Präzision und Wirtschaftlichkeit. Die Sensorik wird nicht als dauerhaftes Bauteil im Gerät verbaut, sondern als kostengünstiger Bestandteil der Einwegkomponenten realisiert. Das eröffnet Spielraum für unterschiedliche Analysevarianten, ohne das Grundsystem verändern zu müssen.

PCR Gerät reduziert Entwicklungszeit für Hersteller

Neben der Anwendung im Labor richtet sich das Konzept auch an Gerätehersteller. Das System ist so aufgebaut, dass zentrale Komponenten bereits vorhanden sind und individuell angepasst werden können. Lediglich der vordere Bereich, in dem die Disposables integriert werden, wird kundenspezifisch gestaltet. Diese Modularität wirkt sich direkt auf die Entwicklungszeit aus. Hersteller können auf bestehende Fluidiklösungen zurückgreifen, statt eigene Systeme von Grund auf zu entwickeln. Das verkürzt nicht nur die Time-to-Market, sondern reduziert auch die technischen Risiken in der Entwicklung. Gleichzeitig ergeben sich wirtschaftliche Vorteile. Durch standardisierte Komponenten sinken die Kosten, was eine flexiblere Preisgestaltung ermöglicht – ein Faktor, der insbesondere im internationalen Wettbewerb relevant ist.

Flexible Anwendungen für PCR Geräte in Diagnostik und Analytik

Das Einsatzspektrum solcher Systeme ist breit angelegt. Im Fokus stehen zunächst Anwendungen im Bereich der Diagnostik, insbesondere dort, wo schnelle Ergebnisse direkt vor Ort benötigt werden. Flüssigkeiten wie Blut oder Urin können ohne aufwendige Laborinfrastruktur analysiert werden. Darüber hinaus eröffnet die Architektur Möglichkeiten für weitere Anwendungen in der allgemeinen Analytik. Entscheidend ist dabei nicht die konkrete Testmethode, sondern die Fähigkeit, Flüssigkeiten präzise und kontrolliert zu bewegen und zu analysieren. Die Kombination aus modularer Fluidik, austauschbaren Disposables und integrierter Sensorik schafft eine Plattform, die sich an unterschiedliche Anforderungen anpassen lässt. Damit verschiebt sich die Rolle solcher Geräte: weg vom spezialisierten Einzelgerät hin zu einem flexiblen System, das sich je nach Anwendung konfigurieren lässt. Diese Entwicklung zeigt, dass PCR Geräte nicht nur leistungsfähiger, sondern auch vielseitiger werden. Die technische Grundlage dafür liegt weniger in einzelnen Komponenten als in der Art, wie sie miteinander kombiniert werden.
